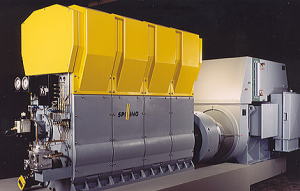

蒸気エンジン発電システム
|
| SPILLING STEAM ENGINES |
 |
【主な特長】
- 中小型の上記発電システム用に性的な特別設計
- バイオマス、工場廃熱、既存のボイラー等を熱源とした高効率発電システム
- 1〜6気筒、15種類シリンダーのアタッチメントにより様々な状態の蒸気に対応。
蒸気量 ： 最大40ｔ/ｈ
出力 ： 最大1500ｋW
入力蒸気圧 ： 6〜60bar
蒸気温度 ： 飽和蒸気〜450℃
排気圧 ： 0〜25ar
エンジン回転数 ： 750,900,1000,1500（ｒｐｍ）及び無断変速 |
 カタログ |
| バイオマス蒸気エンジン及びタービンの規格例 |
| タイプ |
モーター |
モーター |
モーター |
モーター |
タービン |
タービン |
タービン |
| 出力 |
175kW |
310kW |
625kW |
1000kW |
1280kW |
2100kW |
2800kW |
| 蒸気圧力 |
12 bar |
27 bar |
27 bar |
27bar |
28 bar |
40 bar |
40 bar |
| 蒸気温度 |
飽和状態 |
飽和状態 |
飽和状態 |
260℃ |
360℃ |
420℃ |
450℃ |
| 蒸気流量 |
4t/h |
4t/h |
8t/h |
12t/h |
12t/h |
16t/h |
20t/h |
| 反対圧力 |
1.5 bar |
1.5 bar |
1.5 bar |
1.5 bar |
1.5 bar |
1.5 bar |
1.5 bar |
| 凝縮排気蒸気温度 |
〜110℃ |
〜110℃ |
〜110℃ |
〜110℃ |
〜110℃ |
〜110℃ |
〜110℃ |
| 熱伝導 |
〜2.3MW |
〜2.2MW |
〜4.4MW |
〜6.8MW |
〜7.4MW |
〜10.0MW |
〜12.6MW |
| 燃料/ウッドチップ |
〜1.0t/h |
〜1.0t/h |
〜2.0t/h |
〜3.1t/h |
〜3.3t/h |
〜4.6t/h |
〜6.0t/h |
|
|
